Internal network pada virtualbox

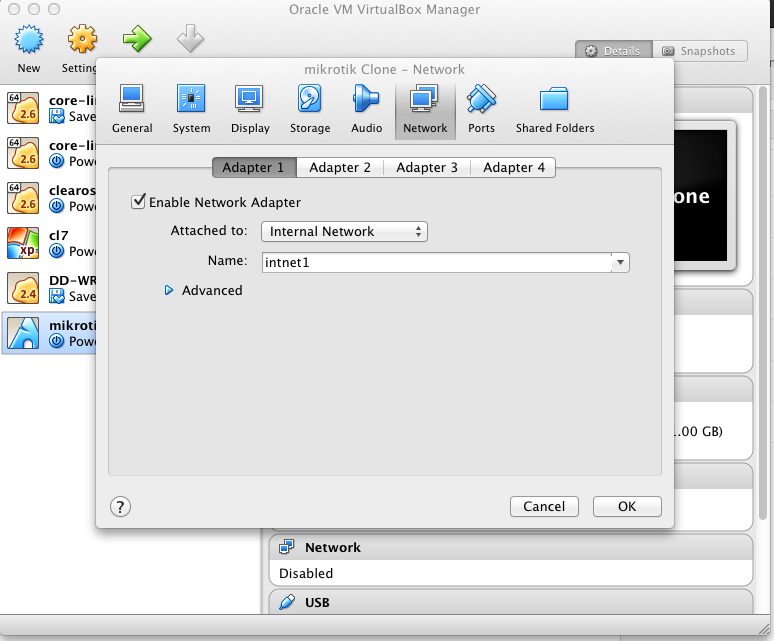

Salah satu proses networking pada virtualbox dapat di manage melalui internal network untuk membuat jaringan antar vm :

Untuk mikrotik

enable adapter 1 sebagai intnet1 dan adapter 2 sebagai intnet2

Untuk server

enable adapter 1 sebagai intnet1

Untuk client

enable adapter 1 sebagai intnet2

IMAP menggunakan TELNET

telnet: > telnet imap.example.com imap
telnet: Trying 192.0.2.2...
telnet: Connected to imap.example.com.
telnet: Escape character is '^]'.
server: * OK Dovecot ready.
client: a1 LOGIN MyUsername MyPassword
server: a1 OK Logged in.
client: a2 LIST "" "*"
server: * LIST (\HasNoChildren) "." "INBOX"
server: a2 OK List completed.
client: a3 EXAMINE INBOX
server: * FLAGS (\Answered \Flagged \Deleted \Seen \Draft)
server: * OK [PERMANENTFLAGS ()] Read-only mailbox.
server: * 1 EXISTS
server: * 1 RECENT
server: * OK [UNSEEN 1] First unseen.
server: * OK [UIDVALIDITY 1257842737] UIDs valid
server: * OK [UIDNEXT 2] Predicted next UID
server: a3 OK [READ-ONLY] Select completed.
client: a4 FETCH 1 BODY[]
server: * 1 FETCH (BODY[] {405}
server: Return-Path: sender@example.com
server: Received: from client.example.com ([192.0.2.1])
server:         by mx1.example.com with ESMTP
server:         id <20040120203404.CCCC18555.mx1.example.com@client.example.com>
server:         for <recipient@example.com>; Tue, 20 Jan 2004 22:34:24 +0200
server: From: sender@example.com
server: Subject: Test message
server: To: recipient@example.com
server: Message-Id: <20040120203404.CCCC18555.mx1.example.com@client.example.com>
server:
server: This is a test message.
server: )
server: a4 OK Fetch completed.
client: a5 LOGOUT
server: * BYE Logging out
server: a5 OK Logout completed.

Manage bridged modem pada clearos (dial di server)

Ada kalanya kita membuat konfigurasi external connection dengan menggunakan mode bridge pada modem pppoe, nah timbul permasalahan bagaimana cara akses ke modem tersebut dari client di bawah clearos?
ini solusinya
1. install paket custom firewall di marketplace
2. buat virtual interface pada networkcard yang mengarah pada modem
3. beri ip address sesuai dengan class ip modem

Konfigurasi EtherChannel (LAG) cisco c7200 dan bonding mikrotik dengan trunking dot1q

Pada artikel dhcp vlan cisco kita telah membuat trunking (dot1Q) pada port tertentu, kali ini kita akan membuat konfigurasi untuk menggabungkan dua port atau lebih menjadi satu ethernet. Cisco system menyebutnya etherchannel sedangkan mikrotik menyebut sebagai bonding, dengan menggunakan standar 802.3ad, maka kedua device ini dapat berkomunikasi melalui LAG (link aggregation).

LAG memberikan bandwidh lebih besar dan dapat di setup untuk menampung multiple vlan. Dengan konfigurasi ini kita mendapatkan jalur data lebar yang sangat baik untuk digunakan dalam server farm.

dalam artikel ini, penulis menggunakan GNS3 dan image c7200 serta virtualbox yang terinstal mikrotik

Topologi

konfigurasi dhcp pada vlan cisco (GNS3 lab)

Kali ini kita akan mencoba membuat konfigurasi dhcp server pada vlan cisco dengan trunk mode pada port switch dan router sehingga client 1 akan mendapat ip dari pool vlan yang ditentukan demikian juga dengan client 2.

Tulisan ini berdasarkan lab menggunakan GNS3

1. Download GNS3
2. Image yang digunakan adalah Cisco IOS Software, 3600 Software (C3640-IK9O3S-M), Version 12.4(13), RELEASE SOFTWARE (fc1)

Konfigurasi DHCP server Cisco IOS C3725 di GNS3

Konfigurasi sederhana DHCP server cisco IOS di GNS3, image yang digunakan pada tulisan ini adalah Cisco IOS Software, 3700 Software (C3725-ADVENTERPRISEK9-M), Version 12.4(15)T14 / c3725-adventerprisek9-mz.124-15.T14.bin

topology

R1 ------- switch -------R2

Go Green Project

Hari ini (2/11/2013) genap 5 tahun berkecimpung di dunia broadcast, berbagai posisi sudah dicicipi, hingga akhirnya berada di top management, dan banyak hal yang di pelajari di bidang sumber informasi ini.

Sejak tahun pertama telah bekerja sama dengan bumihijautv untuk menyiarkan program "Bumi Hijau" membuat kesadaran akan kebesaran Allah dan rezeki yang dilimpahkan Nya semakin kuat.

Timbul cita-cita untuk memulai "hijau" dari lingkungan keluarga. Beberapa project yang dikerjakan :

Install Mail Server ClearOS dengan Roundcube Webmail menggunakan script

E-mail atau surat elektronik sangat umum digunakan masyarakat saat ini, ditambah lagi dengan pertumbuhan teknologi "gadget" yang sangat pesat diikuti dengan berlomba-lombanya layanan telekomunikasi nirkabel membuat kita selalu terhubung dengan kolega melalui "e-mail".

Bagaimana email bekerja? Sederhananya email bekerja dengan adanya "Mail Server". Si pengirim membuat email (melalui client mail seperti outlook, thunderbird ataupun webmail yang diakses dengan web browser) dan mailserver mengelola email tersebut untuk dikirimkan ke tujuan tertentu untuk dapat diakses oleh penerima. Tentusaja semua dilakukan dengan koneksi internet.

Kita sebagai end user tentu familiar dengan mail client ataupun web mail, mungkin ada sebagian kita yang penasaran, "bisakah saya memiliki mail server sendiri?" jawabanya ada di artikel sebelumnya, dan membuat mail server itu sangat mudah.

catatan DD-WRT

change language
nvram set language=english
nvram commit
reboot

Mount freeNAS sebagai mount point di ClearOS 6

FreeNAS adalah salah satu distro yang memberikan banyak fitur sharing data, sehingga keberadaan FreeNAS dapat menjadi solusi untuk menjadi Network File System bagi client. Dengan menggabungkan fitur FreeNAS dengan Flexshare pada ClearOS kita mendapatkan sebuah "integrated system" yang cukup handal dan dapat di konfigurasi menjadi server backup (next article)

Paket software pada ClearOS 6 :

1. yum install rpcbind nfs-utils

2. shutdown -r now (reboot server)

Step by step instalasi ClearOS 6.4 Community dengan Virtualbox

Salah satu virtualisasi yang cukup populer dan "user friendly" untuk windows environment adalah Oracle VM Virtualbox. Virtualisasi besutan oracle ini sangat fleksible untuk digunakan dan memiliki system networking yang sangat simple dan mudah dikonfigurasi.

ClearOS 6.4 Community menyediakan opsi image virtualisasi untuk virtualbox, dengan begitu kita sebagai user dapat membuat lab network sendiri, cukup dengan 1 unit PC atau notebook.

Membuat Multiple SSID dengan ClearOS VLAN ID, MikroTik sebagai VLAN Bridge,AP EnGEnius EOC1650

Seperti pada artikel sebelumnya membuat Multiple SSID dengan VLAN MikroTik dan Engenius EOC 1650, artikel kali ini akan membahas sedikit tentang bagaimana menggunakan VLAN ID pada ClearOS 6 untuk membuat multiple SSID pada Access Point.

ClearOS 6 memberikan fitur VLAN melalui webconfig, sehingga penataan segment network secara virtual dapat dilakukan dengan mudah.

Step by step untuk membuat jaringan dengan VLAN pada ClearOS sangat mudah.

1. Login SSH dengan menggunakan Putty (windows environment)
1. yum update
2. yum --enablerepo=clearos-test,clearos-updates-testing upgrade app-network
2. Login webconfig dengan menggunakan akses root

Memindahkan Folder Default Flexshare ClearOS 6

Flexshare adalah salah satu fitur dari ClearOS 6 yang sangat membantu dalam membuat file server. Flexshare sendiri memberikan kemudahan dalam mengakses file dan folder yang disharing, karena flexshare memberikan protokol FTP, WEB dan Windows Networking untuk mengakses sharing folder.

Beberapa user mungkin ingin memindahkan folder default flexshare ke folder lain dengan alasan tertentu. Hal ini dapat diwujudkan dengan beberapa langkah.

• Membuat folder Flexshare dengan login ke webconfig ClearOS 6 sebagai root dan mengkonfigurasi flexshare. Dalam contoh ini kita membuat flexshare dengan nama dataku

Membuat multiple SSID dengan VLAN Engenius EOC1650 dan MikroTik RB1100

Salah satu cara untuk membuat dua atau lebih SSID pada sebuah akses point adalah dengan menggunakan VLAN, salah satu alasan untuk membuat multiple SSID pada sebuah akses point adalah untuk membagi jaringan dan user secara aman melalui satu infrastruktur.

Dalam contoh kasus kali ini, kita akan membuat dua SSID untuk digunakan oleh guru dan murid yang ada di  perpustakaan sebuah sekolah dengan pengaturan akses masing masing sedemikian rupa (melalui firewall dan router).

Dalam tulisan ini penulis menggunakan perangkat:

1. Engenius EOC 1650

2. MikroTik RB1100

Kedua perangkat langsung dihubungkan tanpa menggunakan switch/hub dan telah terkonfigurasi IP Gateway DNS dan routing table.

Membagi Bandwitdh menggunakan HTB pada QoS Mikrotik

Salah satu cara untuk membagi bandwidth secara merata adalah menggunakan HTB mikrotik,Contoh kasus sederhana adalah bagaimana membagi bandwidth 1 mbps ke 10 client secara merata, dan apabila hanya ada 2 client yang menggunakan akan mendapat bandwidth masing-masing 512 kbps.Dalam kasus ini kita akan menggunakan queue tree, beberapa hal yang perlu diperhatikan agar queue tree bisa berjalan semestinya.
1. mark paket (mark koneksi dan paket di "ip firewall mangle")
2. parent dan rule client di bawah parent
3. max-limit (max limit pada queue tree merupakan batasan maksimum)
4. total limit-at client tidak melebihi jumlah max limit parent
5. max-limit client harus lebih kecil atau sama dengan max limit parent.
untuk download winbox dan putty
Langkah cepat nya :
1. Buat address list di firewall

/ip firewall address-list add list=local address=192.168.1.0/24

Membuat Mail Server Sendiri dengan Protokol POP/IMAP di ClearOS 6

Bingung membuat mail server dengan CLI (Command Line Interface)?.. Dengan menggunakan ClearOS 6 yang telah terinstall dan terkoneksi dengan baik, membuat push mail server dapat dilakukan hanya hitungan menit. Untuk client mail dapat menggunakan Outlook, Thunderbird, gadget IOS, Android dan Blackberry.

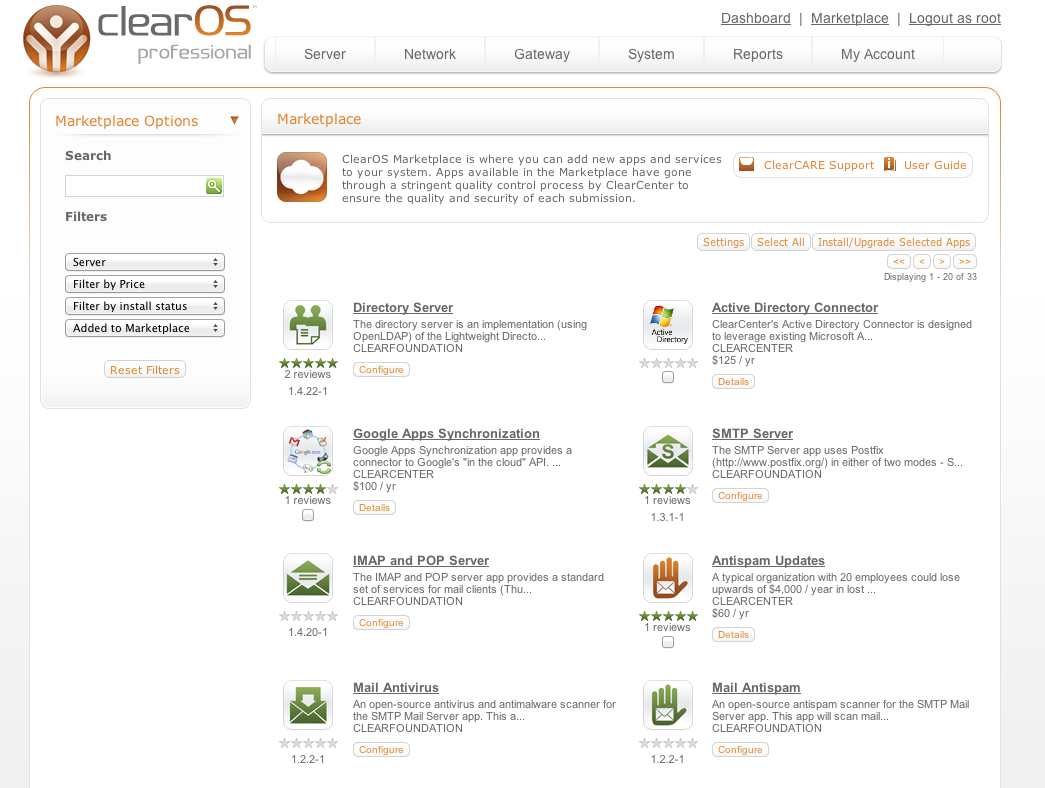

1. Install paket IMAP POP server dan SMTP server di marketplace

Install paket Imap/POP dan SMTP server

ClearOS 6 Small Bussiness Server

ClearOS ada lah sebuah distro linux yang memberikan kemudahan bagi penggunanya untuk membuat banyak service dalam 1 mesin dengan menggunakan webconfig GUI yang interaktif dan mudah, bahkan dengan pengetahuan dasar network minim pun mampu membuat server yang handal.

Di Indonesia, distribusi ClearOS Professional ada di Netsindo  dan untuk ClearOS community di support oleh forum ClearOS Indonesia. Distro ini memberikan kemudahan dalam membangun Network, Server dan Gateway yang di tanam dalam 1 mesin. Panduan untuk instalasi dapat bergabung ke forum komunitas ClearOS Indonesia.

Setting MikroTik RB750

Berikut adalah cara setting mikrotik RB750 untuk koneksi ke internet gateway dan setup client sehingga client dapat menggunakan internet.

MikroTik RB750 adalah salah satu produk MikroTik low end yang cocok untuk penggunaan network kecil.

Paket Mikrotik RB750



sumber : http://www.mikrotik.co.id/produk_lihat.php?id=194

RB750 default ip address adalah 192.168.88.1 pada port master 2 dan slave port 3,4,5. Untuk melakukan setting koneksikan port 1 ke Gateway internet (modem adsl atau gateway lain) dan port 2 ke client.

Rencana jaringan

IP gateway modem adsl adalah 192.168.1.1/24
IP default MikroTik RB750 port 2-5 adalah 192.168.88.1/24
IP client set dhcp atau manual dengan IP 192.168.88.2/24 rentang IP sesuai dengan subnet 2-254

port 1 (kabel abu-abu) ke gateway modem
port 3 (kabel biru) ke client 1 IP 192.168.88.2/24
port 5 (kabel hitam) ke client AP hotspot IP 192.168.88.50/24

software tambabahan yang dibutuhkan (windows platform)
1. download putty di sini download
2. download winbox di sini download
